ORC低溫余熱發電機組原理

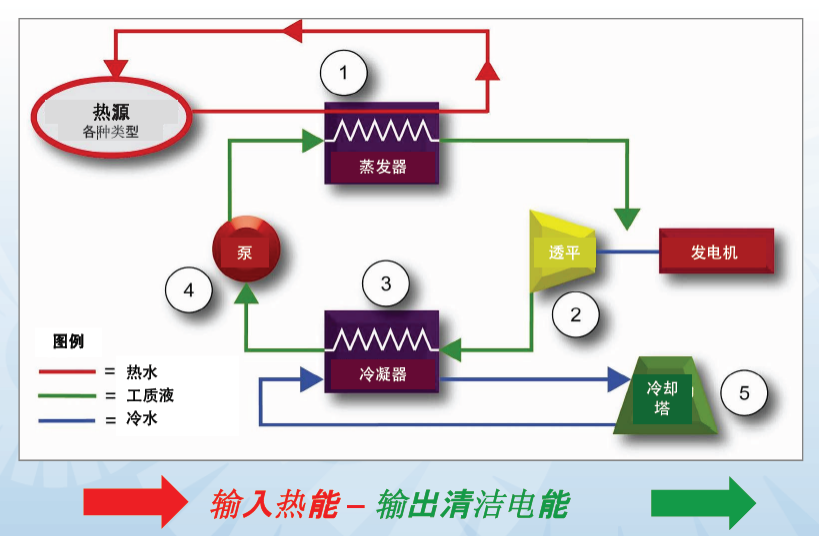

低沸點特性的液態有機工質在蒸發器里從低溫?zé)嵩粗形諢崃亢笳舭l(fā)成為較高壓力的氣態工質，進而推動透平膨脹機做功并帶動發電機轉動而發電。在透平機中做完功的工質乏氣經過冷凝器重新冷卻為液體，由循環泵打回蒸發器，再次吸熱蒸發，由此循環。

ORC低溫余熱發電機組適用于85 ℃以上熱水、0.1MPa-0.3MPa蒸汽、200 ℃以上煙氣。

ORC技術迭代分析

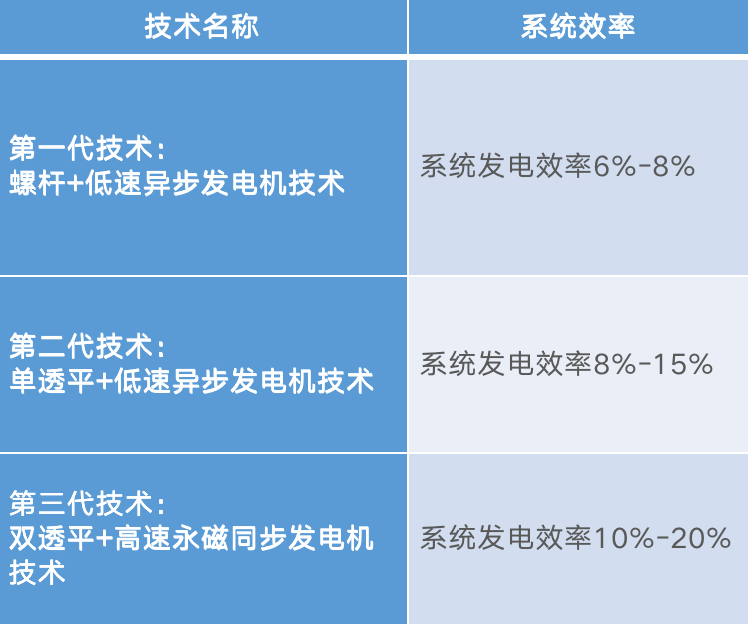

因為技術門檻高，系統涉及換熱系統、流體仿真系統、電壓逆變技術等尖端技術，國內擁有低溫余熱發電實際成熟運用案例的公司不足五家。隨著技術的發展，ORC低溫余熱發電技術從第一代螺桿低速發電機技術開始，現已發展至第三代雙透平高速永磁同步發電機技術，弘旭科技同時具備第二代和第三代技術。
